So wählen Sie das richtige Lagerregalsystem für Ihre Einrichtung aus

Was ist ein Lagerregal und welches System Ihren Speicheranforderungen entspricht

Ein Lagerregal ist ein Stahl- oder Aluminiumrahmen, der zur Lagerung palettierter, verpackter oder loser Waren über dem Boden dient, sodass eine Einrichtung den vertikalen Raum nutzen kann, anstatt die Bestände über den Boden zu verteilen. Das richtige Regalsystem hängt hauptsächlich vom Ladungsgewicht, der Artikelform und der Häufigkeit der Kommissionierung ab : Palettenregale eignen sich für palettierte Massengüter, Mezzanine-Regale fügen eine zweite nutzbare Etage ohne Neubau hinzu, Kragarmregale handhaben lange oder unregelmäßige Gegenstände wie Rohre und Schnittholz, Regaleinheiten im Supermarkt sind für die Ausstellung gegenüber dem Einzelhandel und für die Lagerung im Hinterzimmer konzipiert, und Regale für Büros und Privathaushalte decken leichtere Lagerung in Haushalten oder Kleinbetrieben ab. Bei der Auswahl dieser Kategorien kommt es weniger darauf an, welche davon im Großen und Ganzen besser ist, als vielmehr darum, das Regal an die Ladung, die Gebäudehöhe und das Kommissioniermuster vor Ort anzupassen.

Dieser Leitfaden geht durch jede Regalkategorie, vergleicht die typische Tragfähigkeit und Raumeffizienz und beschreibt praktische Schritte, die ein Lagerleiter, Einzelhändler oder Facility-Planer bei der Spezifikation eines neuen Lagersystems unternehmen kann. Ein Regalhersteller oder Regallieferant entwirft in der Regel jede Produktlinie nach einer definierten Belastungsklasse, ob leicht, mittel oder schwer. Daher sind das Gewicht und die Abmessungen der zu lagernden Waren fast immer der erste Entscheidungspunkt vor der Wahl zwischen einem Lagerregal, einem Regal oder einer erhöhten Plattform.

In diesem Handbuch behandelte Rack-Kategorien

• Palettenregale – für die palettierte Massenlagerung in Vertriebszentren und Lagerhäusern
• Mezzanine-Regale – zum Hinzufügen einer zweiten Lager- oder Arbeitsebene innerhalb eines bestehenden Gebäudes
• Kragarmregale – für lange, sperrige oder unregelmäßig geformte Gegenstände
• Supermarkt-Regalsysteme – für die Präsentation im Einzelhandel und die Aufbewahrung im Hinterzimmer
• Büro- und Heimregale – für leichtere Aufbewahrung im Haushalt und in kleinen Unternehmen, einschließlich Kleiderständer und Schranksysteme

Lagerregalkategorien im Überblick

Bevor Sie einzelne Produkte vergleichen, ist es hilfreich zu sehen, wie sich die Hauptkategorien von Regalen und Regalen typischerweise in Bezug auf Traglast, Höhenbereich und die Branchen, in denen sie am häufigsten verwendet werden, unterscheiden. Die folgende Tabelle stellt einen allgemeinen Anhaltspunkt und kein genaues Datenblatt dar, da die tatsächliche Tragfähigkeit immer von der spezifischen Träger-, Pfosten- und Verbindungskonstruktion abhängt, die ein Rackhersteller verwendet. Palettenregale und Mezzanine-Regale liegen im Allgemeinen am oberen Ende des Einsatzbereichs , während Supermarktregale und Büro- und Heimregale für leichtere, häufiger umgeordnete Lasten gebaut sind.

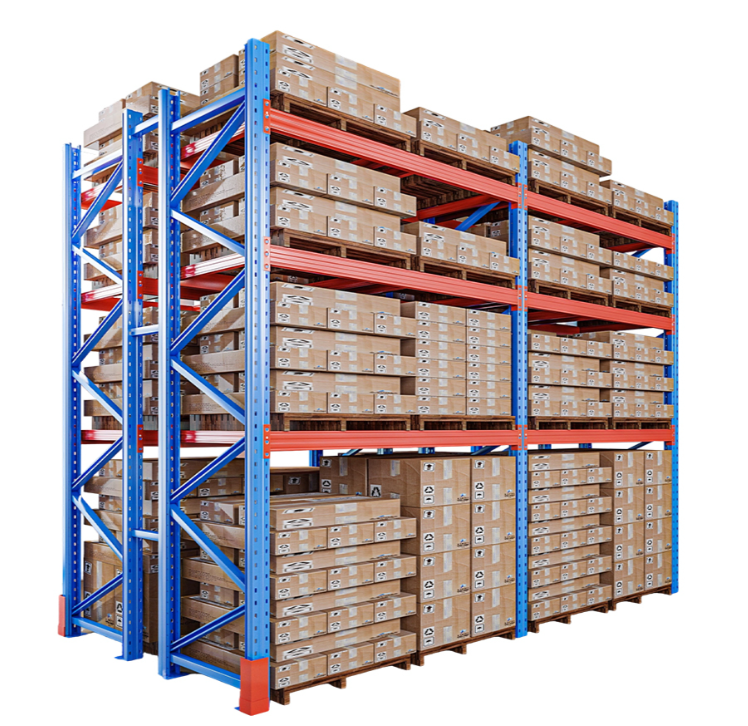

Palettenregale für die Lagerung in Lager- und Vertriebszentren

Palettenregale sind das am weitesten verbreitete Lagerregalformat für die Lagerung palettierter Waren über dem Boden. Ein typisches selektives Palettenregalsystem besteht aus vertikalen aufrechten Rahmen, horizontalen Lastträgern und Drahtgeflecht- oder Stahlböden, die in Reihen angeordnet sind, die durch Gänge in der Größe eines Gabelstaplers oder Schubmaststaplers getrennt sind. Da jeder Palettenplatz hinter seinem eigenen Gang liegt, ermöglichen selektive Palettenregale den direkten Zugriff auf jede Ladung, ohne dass zuerst andere Paletten bewegt werden müssen Dies macht es zu einer häufigen Wahl für Vertriebszentren, Lebensmittel- und Getränkelager sowie für die Lagerung von Autoteilen, wo es auf die Geschwindigkeit der Kommissionierung ankommt.

Über die selektive Anordnung hinaus verwenden Lagerhäuser, in denen große Mengen derselben Lagereinheit verarbeitet werden, manchmal Einfahrregale oder Palettenregale mit doppelter Tiefe, um die Dichte auf Kosten einer gewissen Selektivität zu erhöhen. Ein Regalhersteller legt die Stärke des Ständerrahmens, das Trägerprofil und die Bodenverankerung anhand des vorgesehenen Palettengewichts und der Stapelhöhe fest. Die meisten Einrichtungen kennzeichnen jedes Feld mit seiner Nenntragfähigkeit, damit die Bediener die sichere Arbeitsgrenze des Palettenregals nicht überschreiten. Die regelmäßige Überprüfung auf Balkendurchbiegung, Rahmenschäden durch den Kontakt mit dem Gabelstapler und lose Anschlüsse ist ein Standardbestandteil, um die Sicherheit jedes Lagerregalsystems während seiner gesamten Lebensdauer zu gewährleisten.

Vergleich der Speicherdichte verschiedener Racktypen

In der folgenden Tabelle werden mehrere gängige Regaltypen auf einer einzigen relativen Skala dargestellt, um zu zeigen, wie sich die Lagerdichte typischerweise von einfachen Bodenregalen zu technisch entwickelten mehrstufigen Systemen ändert. Die Speicherdichte bezieht sich hier auf das nutzbare Speichervolumen, das ein System innerhalb einer festen Grundfläche schafft, und nicht auf die genaue Tonnage, die ein einzelner Träger aufnehmen kann. Da die Lagerfläche einen der größten Fixkosten darstellt, mit denen ein Facility Manager arbeitet, ist die Dichte normalerweise eine der ersten Variablen, die beim Vergleich einer Investition in ein Lagerregal mit einer einfachen Flachlagerung berücksichtigt werden. Der Vergleich gruppiert Standardregale, Supermarktregale, Kragarmregale, selektive Palettenregale und Mezzanineregale nebeneinander und verwendet dabei einen relativen Index und nicht die veröffentlichten Zahlen eines einzelnen Anbieters. Wenn man das Diagramm von oben nach unten betrachtet, erkennt man das allgemeine Muster, dass Systeme mit zusätzlichen vertikalen Ebenen, wie z. B. Palettenregale und Mezzanine-Regale, tendenziell besser abschneiden als Regale mit einer Ebene auf derselben Grundfläche.

Mezzanine-Regale stehen in diesem relativen Index an der Spitze, da sie nicht nur Waren innerhalb einer Ebene höher stapeln, sondern auch eine völlig neue Bodenplatte innerhalb der bestehenden Gebäudehülle schaffen und so die nutzbare Fläche auf der Grundfläche, die sie einnehmen, effektiv verdoppeln. Knapp dahinter folgen selektive Palettenregale, denn durch das Stapeln von Lasten auf mehreren Balkenebenen bis zur Nutzhöhe des Gebäudes vervielfacht sich die Kapazität weit über das hinaus, was eine einzelne Regaletage fassen kann. Kragarmregale schneiden bei diesem speziellen Dichteindex schlechter ab, was darauf hindeutet, dass ihr Hauptvorteil nicht in der reinen Stapeldichte liegt, sondern in der Möglichkeit, lange oder ungewöhnlich geformte Gegenstände zu lagern, die von vornherein nicht sauber auf Palettenregale mit Balken und Deck passen würden. Supermarktregale und Standardregale liegen am unteren Ende der Skala, da bei ihnen ein einfacher visueller Zugang und häufiges Nachfüllen Vorrang vor maximaler vertikaler Stapelung haben, was der tatsächlichen Funktionsweise von Einzelhandels- und Lagerumgebungen für leichte Beanspruchung entspricht. Es ist erwähnenswert, dass ein niedrigerer Dichtewert nicht in jedem Zusammenhang eine Schwäche darstellt, da ein Supermarktregal, das mehrmals am Tag problemlos aufgefüllt werden kann, seinen Zweck erfüllt, obwohl es weniger Volumen pro Quadratmeter speichert als ein voll bestücktes Palettenregal. Anlagenplaner sollten die Lagerdichte neben der Ladekapazität, der Gangbreite für Materialtransportgeräte und der Geschwindigkeit, mit der einzelne Artikel kommissioniert werden müssen, als eine von mehreren Eingaben betrachten. In einem Lager, in dem sich langsam umdrehende Massengüter mit schnell umdrehenden, einzelhandelsfertigen Kartons mischen, werden häufig mehr als ein Regaltyp in verschiedenen Zonen eingesetzt, anstatt sich im gesamten Gebäude auf ein einziges System zu verlassen. Die Gebäudehöhe stellt eine weitere praktische Einschränkung dar, da ein Standort mit geringer Dachhöhe unter Umständen nicht in der Lage ist, die höheren Dichtewerte für Palettenregale oder Mezzanine-Regale zu erreichen, unabhängig davon, wie die Regale konfiguriert sind. Aus diesem Grund eignet sich das Diagramm am besten als erste Referenz für den Vergleich allgemeiner Merkmale und nicht als Ersatz für eine ordnungsgemäße Lageraufteilungsberechnung durch einen qualifizierten Regalhersteller oder Bauingenieur. Sobald die Dichte gegen diese anderen Faktoren abgewogen wurde, können die meisten Einrichtungen den Racktyp auf ein oder zwei realistische Kandidaten eingrenzen, bevor sie detaillierte Zeichnungen anfordern.

Mezzanine-Regale: Erweiterung um eine zweite Lagerebene ohne Erweiterung des Gebäudes

Bei Mezzanine-Regalen handelt es sich um eine erhöhte Strukturplattform, die in einem Lagerhaus errichtet wird und von Stahlsäulen und -trägern getragen wird. Dazu werden Beläge, eine Treppe und Geländer hinzugefügt, um einen nutzbaren Boden über dem vorhandenen Bodenniveau zu schaffen. Da die Plattform den vertikalen Raum zwischen dem Arbeitsboden und dem Dach nutzt, kann ein Zwischengeschoss eine beträchtliche Menge an neuer Lager- oder Arbeitsfläche hinzufügen, ohne die Grundfläche des Gebäudes zu vergrößern Dies ist einer der Gründe, warum es häufig von E-Commerce-Abwicklungszentren und externen Logistikunternehmen gewählt wird, die mit steigenden Immobilienkosten konfrontiert sind. Abhängig von der Konstruktion kann der Raum unter einer Zwischenregalkonstruktion für Palettenregale oder Kragarmregale genutzt werden, während die darüber liegende Ebene Kommissioniermodule, Packstationen oder zusätzliche Leichtregale beherbergt.

Da es sich bei einem Zwischengeschoss um eine tragende Struktur und nicht um ein einfaches Regal handelt, muss bei der Konstruktion das Gewicht der gelagerten Waren, der Fußgängerverkehr und aller auf dem Deck platzierten Geräte sowie Brandschutzanforderungen wie Sprinklerfreigabe und Fluchtmöglichkeiten berücksichtigt werden. Ein Regalhersteller, der auch Mezzanine-Plattformen konstruiert, dimensioniert in der Regel das Stützenraster und die Trägerspannweiten entsprechend den vorgesehenen Punktlasten und stellt bei Bedarf gestempelte Strukturzeichnungen für die örtliche Bauabteilung bereit.

Das isometrische Diagramm oben ist eine vereinfachte Strukturdarstellung und keine Fertigungszeichnung und zeigt die Hauptelemente einer typischen Mezzanine-Regalplattform: das Oberdeck, die Stützsäulen, die die Last auf den Boden befördern, eine Treppe für den Zugang und ein Geländer entlang der offenen Kante, wobei unter der Plattform zusätzliche Palettenregale oder Regale positioniert sind.

Typische Lagerflächenzuteilung

Das folgende Donut-Diagramm veranschaulicht einen häufig verwendeten Planungsmaßstab dafür, wie die Grundfläche innerhalb eines Lagers im Allgemeinen zwischen Lagerregalen, Gängen, Bereitstellungs- oder Dockflächen sowie Büro- oder anderen Nutzungen aufgeteilt wird. Diese Art der Aufschlüsselung wird von Lagerhausplanern oft informell als Ausgangspunkt vor der Erstellung eines detaillierten Grundrisses verwendet und nicht als feste Regel, die für jedes Gebäude gilt. Da Gangbreite und Bereitstellungsfläche nicht einfach entfernt werden können, ist das Hinzufügen einer Zwischenregalebene eine der wenigen Möglichkeiten, den Lageranteil zu erhöhen, ohne die Bodenfläche von den Funktionen zu nehmen, die ein Lager am Laufen halten. Bei den vier dargestellten Segmenten handelt es sich um Lagerregale, Gänge und Zugangswege, Bereitstellungs- oder Dockbereiche sowie Büro- oder andere Unterstützungsflächen, jeweils ausgedrückt als Anteil an der gesamten Grundfläche. Ein Blick darauf, wie viel von der Grundfläche eines typischen Lagers bereits für Gänge und Bühnen reserviert ist, erklärt, warum viele Einrichtungen nach oben tendieren, in Richtung Palettenregalhöhe oder einer Mezzanine-Regalplattform, sobald der Platz im Erdgeschoss erschöpft ist.

• Lagerregale – etwa 55 Prozent
• Gänge und Zufahrtswege – etwa 25 Prozent
• Bereitstellungs- und Dockbereich – etwa 12 Prozent
• Büro- und andere Hilfsflächen – etwa 8 Prozent

Wenn man das Ringdiagramm vom größten Segment nach unten betrachtet, nehmen Lagerregale im Allgemeinen etwas mehr als die Hälfte einer typischen Lagerbodenplatte ein, was bereits die Annahme widerspiegelt, dass die Einrichtung Palettenregale oder Regale effizient nutzt, anstatt Waren lose auf dem Boden zu lagern. Den zweitgrößten Anteil machen Gänge und Zufahrtswege aus, da Gabelstapler, Schubmaststapler und Kommissionierer zum sicheren Manövrieren zwischen den Regalreihen eine Mindestdurchfahrtsbreite benötigen, die sich ohne Gerätewechsel nicht reduzieren lässt. Der Bereitstellungs- und Dockbereich ist kleiner, aber immer noch bedeutend und deckt den Raum ab, der benötigt wird, um ein- und ausgehende Paletten in der Nähe der Ladetüren bereitzustellen, bevor sie in das Lager oder aus dem Lager transportiert werden. Büro- und andere Hilfsflächen stellen in der Regel das kleinste Segment dar und umfassen Verwaltungsbereiche, Pausenräume und alle Lade- oder Wartungsbereiche für Geräte. Da es sich bei den Gängen, der Bereitstellung und den Büroräumen weitgehend um feste und nicht um flexible Anforderungen handelt, ist das Lagersegment der Bereich, in dem eine Einrichtung durch bessere Regale den größten Raum für Verbesserungen hat. Mezzanine-Regale sind eine der direktesten Möglichkeiten, dieses Segment auszubauen, ohne das Gebäude zu erweitern. Durch das Hinzufügen einer Mezzanine-Regalebene entsteht effektiv eine zweite Version des über der ersten gestapelten Lagersegments, ohne dass neue Gänge, Bühnen oder Büroräume hinzugefügt werden müssen. Aus diesem Grund kann der Raumeffizienzgewinn durch ein Mezzanin größer sein, als wenn einfach ein paar weitere Palettenregalplätze auf Bodenhöhe hinzugefügt werden. Aus diesem Grund werden Mezzanine-Regale auch häufig von schnell wachsenden E-Commerce- und Drittanbieter-Logistikbetrieben gewählt, die mehr Lagerfläche benötigen oder Standorte schnell auswählen, aber ihre Gebäudefläche nicht einfach verlagern oder erweitern können. Der Nachteil besteht darin, dass für ein Zwischengeschoss höhere strukturelle Vorabinvestitionen und ein längerer Planungsprozess erforderlich sind als für das Hinzufügen einer Regalreihe, da es Säulen, Balken, Terrassendielen und häufig eine Überprüfung der Brandschutzvorschriften erfordert. Für Unternehmen mit einem niedrigeren Dach und weniger verfügbarer Stehhöhe sind Kragarmregale oder Supermarktregale möglicherweise besser geeignet, als zu versuchen, eine vollständige Mezzanine-Regalplattform in die verfügbare Höhe einzubauen. Wie bei der Speicherdichtetabelle sollte diese Aufschlüsselung der Etagenzuteilung als allgemeine Planungsreferenz und nicht als genaue Messung eines bestimmten Gebäudes betrachtet werden.

Kragarmregale für lange, sperrige und unregelmäßige Lasten

Kragarmregale verwenden eine Säulen- und Sockelkonstruktion mit nach außen gerichteten horizontalen Armen und keinen vertikalen Rahmen an der Vorderseite des Regals, wodurch eine offene Fläche zum Laden langer Gegenstände von der Seite oder per Kran verbleibt. Aufgrund dieser offenen Armkonstruktion eignen sich Kragarmregale gut für Bauholz, Stahlstangen und -rohre, Möbel, Teppichrollen, Leitern und andere Gegenstände, die nicht sauber auf eine Standardpalette passen , da kein Balken oder Pfosten die Länge der Ladung blockiert. Die Arme können in der Regel entlang der Säule in verschiedenen Höhen verstellt oder neu positioniert werden, sodass in einer einzigen Kragarmregalreihe mehrere unterschiedliche Materiallängen gleichzeitig gelagert werden können.

Das isometrische Diagramm oben zeigt die Hauptstrukturelemente eines einseitigen Kragarmregals: die vertikale Säule, die Basis, die die Säule am Boden verankert, eine Diagonalstrebe für Stabilität und die horizontalen Arme, die die Last tragen. Doppelseitige Kragarmregale verwenden die gleiche Säule mit auf beiden Seiten ausfahrenden Armen, was in Innenlagergängen üblich ist, in denen Material von beiden Seiten be- und entladen werden kann.

Freitragende Regale für den Außenbereich, die in Bauhöfen oder Stahllagerbereichen verwendet werden, sind aus Gründen der Korrosionsbeständigkeit normalerweise mit einer verzinkten Beschichtung versehen, während Innengeräte häufiger pulverbeschichtet sind. Da Kragarmregale die Last entlang des Arms und nicht über ein flaches Deck konzentrieren, kommt es hier wichtiger als bei den meisten anderen Regaltypen auf den richtigen Armabstand und die richtige Säulenaussteifung. Außerdem lohnt es sich im Allgemeinen, die Nennkapazität für die spezifische Armlänge und den verwendeten Armabstand zu überprüfen, bevor schweres oder ungleichmäßig ausbalanciertes Material geladen wird.

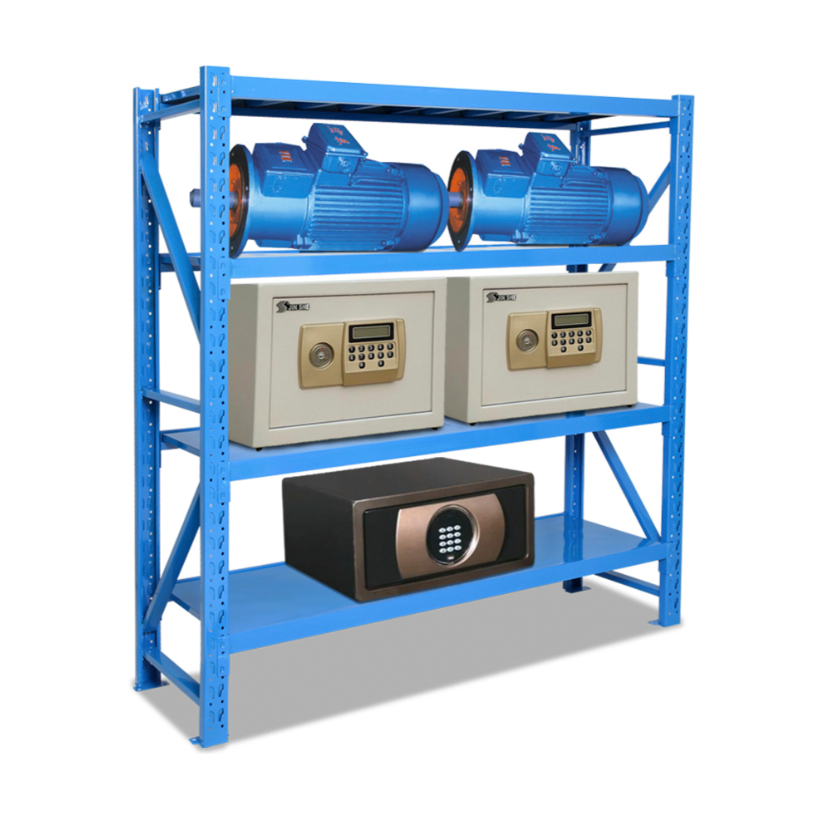

Schwerlastregale für die Lagerung von Industrieanlagen und Maschinen

Bei einigen Lagerregalanwendungen handelt es sich eher um konzentrierte Punktlasten als um gleichmäßig verteilte Kartons, beispielsweise zur Lagerung von Motoren, Formen, Motorkomponenten oder anderen Maschinenteilen. Schwerlastregale für diese Art von Ladung verwenden typischerweise dickeren Stahl, verstärkte Ständerrahmen und solide Stahlregalböden anstelle von Drahtgeflecht , sodass das Gewicht einer einzelnen schweren Komponente nicht die Kapazität einer kleinen Deckfläche überschreitet. Diese Art von Regal ist in Produktionsbetrieben, Ausrüstungsverleihhöfen und Wartungswerkstätten üblich, wo einzelne Artikel weitaus mehr wiegen können als ein typischer Karton mit Einzelhandelswaren.

Da diese Lasten oft ungleichmäßig oder sperrig sind, ist eine deutliche Beschilderung der Tragfähigkeit für jedes Feld und jede Regalebene besonders wichtig, und in vielen Einrichtungen wird die maximale Punktlast sowie die gesamte verteilte Last angegeben, die ein Regal tragen kann. Durch die sichere Verankerung des Regalrahmens an der Bodenplatte und durch die Vermeidung von Gabelstaplerverkehr an den aufrechten Rahmen wird das Risiko von Stoßschäden verringert, die eine der häufigsten Ursachen für strukturelles Versagen bei Schwerlastregalen im Laufe der Zeit sind. Bei der Spezifizierung dieser Art von Lagerregalen lohnt es sich im Allgemeinen, beim Hersteller nachzufragen, wie der Regalbelag für konzentrierte Lasten verstärkt wurde, anstatt davon auszugehen, dass ein schwerer aussehender Rahmen automatisch eine höhere sichere Kapazität bedeutet.

Aufbewahrungslösungen für Supermarktregale und Einzelhandels-Hinterzimmer

Ein Supermarktregalsystem bezieht sich im Allgemeinen auf zwei verwandte, aber unterschiedliche Produkte: Gondelregale vor dem Geschäft, die für die Präsentation vor dem Kunden konzipiert sind, und mittelschwere Hinterzimmerregale, die dazu dienen, überschüssige Kartons aufzubewahren, bevor sie die Verkaufsfläche erreichen. Beide sind in der Regel für leichtere und gleichmäßiger verteilte Lasten ausgelegt als Palettenregale , denn die Priorität liegt nicht auf der maximalen Stapelhöhe, sondern auf einem einfachen Sichtzugriff und häufigem Nachfüllen. Verstellbare Regalebenen sind ein übliches Merkmal, das es einem Lebensmittel- oder Convenience-Einzelhandelsstandort ermöglicht, die Anordnung eines Supermarktregals für saisonales Merchandising oder wechselnde Produktmischungen neu zu konfigurieren, ohne den Rahmen austauschen zu müssen.

Hinterregale in einem Supermarkt oder Großhandelslager werden häufig aus verzinktem oder beschichtetem Stahl gefertigt, um in Bereichen mit häufigem Nachschubverkehr eine lange Lebensdauer zu gewährleisten. Die Regalabstände sind in der Regel so eingestellt, dass sie den üblichen Kartonhöhen für die gelagerten Kategorien entsprechen, z. B. Getränke, verpackte Trockenwaren oder gekühlte Artikel, die auf die Einlagerung in Kühlhäuser warten. Einzelhandelsketten, die Regale in großen Mengen von einem Großhandelslieferanten oder -hersteller beziehen, achten in der Regel auf einheitliche Regalabmessungen an allen Standorten, da dies Planogrammänderungen vereinfacht und es einfacher macht, Einrichtungsgegenstände zwischen Geschäften zu verschieben, wenn sich die Grundrisse ändern.

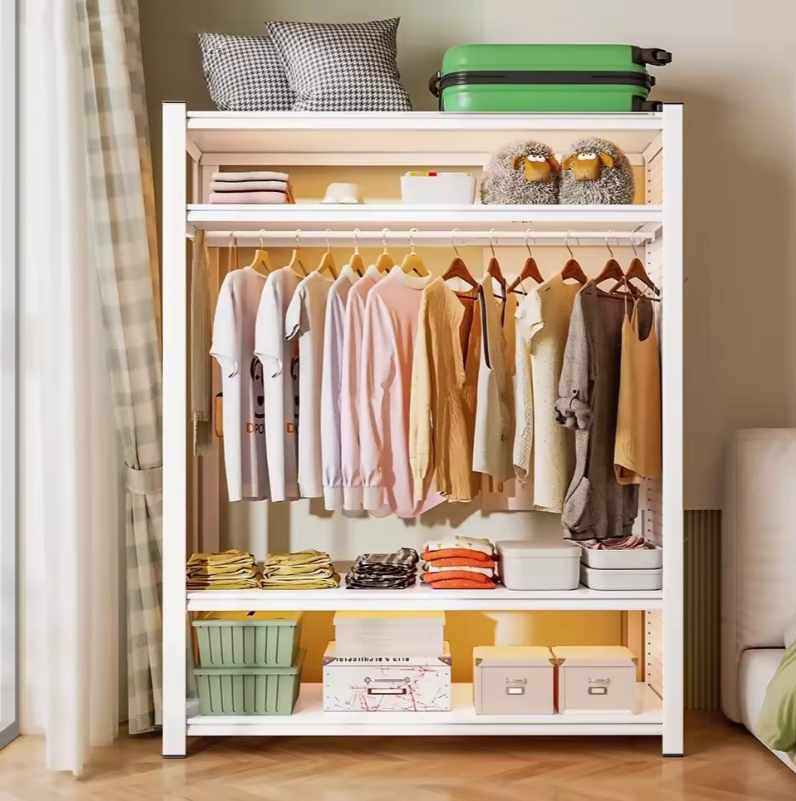

Büro- und Heimregale: Kleiderständer, Schranksysteme und leichte Aufbewahrung

Büro- und Heimregale fallen in eine leichtere Beanspruchungskategorie als Lagerregale oder Supermarktregale. Sie bestehen im Allgemeinen aus dünner beschichtetem Stahl und sind eher für den Einsatz in Haushalten oder Kleinbetrieben als für den ständigen Verkehr mit Gabelstaplern konzipiert. Zu dieser Kategorie gehören Kleiderständer zum Aufhängen von Kleidung, Schrankorganisationssysteme, die Kleiderstangen mit Regalen und Aufbewahrungsbehältern kombinieren, sowie einfache Mehrzweckregale für den Einsatz zu Hause, in der Garage oder in kleinen Büros. Da diese Produkte in der Regel ohne Schweißen mit schraubenlosen oder einfachen Schraubverbindungen zusammengebaut werden, sind sie für den Endbenutzer einfacher einzurichten und neu zu konfigurieren als Industrieregale.

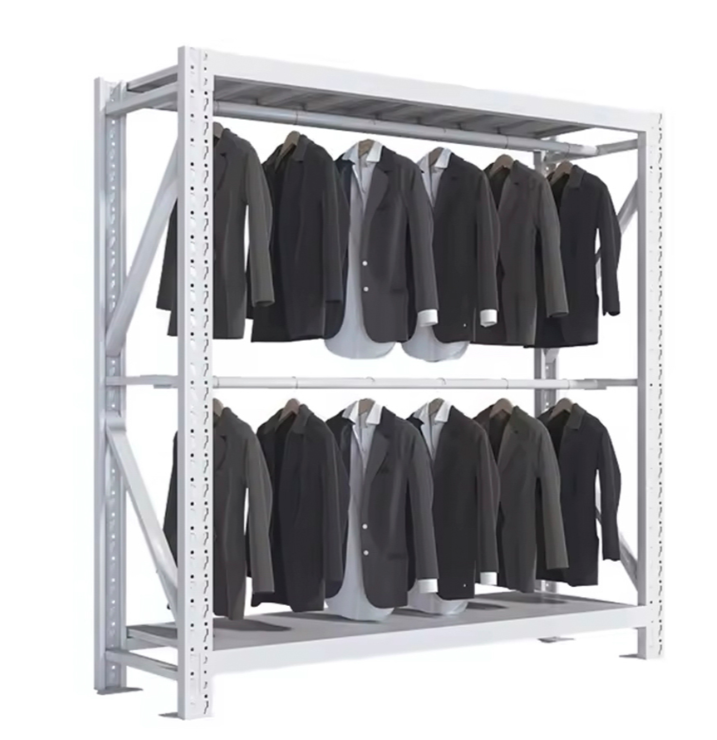

Ein häufiges Beispiel in dieser Kategorie ist ein Kleiderständer, der typischerweise aus aufrechten Stützen, einer horizontalen Kleiderstange und einer oder mehreren Regalebenen über oder unter der Schiene besteht und sowohl in kleinen Einzelhandelsbereichen zur Kleideraufbewahrung als auch in Privathäusern als Alternative zu einem Einbauschrank verwendet wird. Schrankorganisationssysteme erweitern diese Idee weiter und kombinieren Platz zum Aufhängen mit festen oder verstellbaren Regalen und manchmal Schubladeneinheiten, die so angeordnet sind, dass sie zu einer bestimmten Schrankfläche passen.

Zu den gängigen Oberflächen für Büro- und Heimregale gehören pulverbeschichteter Stahl und, für leichtere Anwendungen, beschichteter Draht, die beide aufgrund eines ausgewogenen Erscheinungsbilds und einer alltäglichen Haltbarkeit gewählt werden und nicht wegen der höheren Tragfähigkeit, die von einem Lagerregal erwartet wird. Zu den typischen Umgebungen gehören häusliche Schränke, Waschküchen, Garagen und kleine Büro- oder Einzelhandelslagerräume, in denen ein Unternehmen eine einfache, anpassbare Lagerung benötigt, ohne die Kosten oder den Platzbedarf eines industriellen Regalsystems.

So wählen Sie das richtige Regalsystem für Ihre Einrichtung aus

Die Wahl zwischen Palettenregalen, Mezzanine-Regalen, Kragarmregalen, Supermarktregalen und Büro- und Heimregalen beruht im Allgemeinen auf einer kurzen Liste praktischer Fragen und nicht auf einer einzigen Formel. Das Ladungsgewicht und die Form des Artikels schränken in der Regel zunächst die Auswahl ein : Palettierte Güter zeigen in Richtung Palettenregale, lange oder unregelmäßige Güter zeigen in Richtung Kragarmregale und leichtere lose Güter zeigen in Richtung Regale. Von da an bestimmt die verfügbare Höhe vom Boden bis zur Decke, ob eine Mezzanine-Regalebene realistisch ist, und wie oft einzelne Artikel kommissioniert werden müssen, bestimmt, ob eine selektivere Anordnung mit geringerer Dichte die zusätzlich beanspruchte Bodenfläche wert ist.

1. Identifizieren Sie die typische Einheitsladung: palettiert, verpackt, lose oder lang und unregelmäßig.
2. Messen Sie die verfügbare Boden-zu-Decke-Höhe und etwaige Dach- oder Sprinklerfreiraumgrenzen.
3. Schätzen Sie, wie oft jeder gelagerte Artikel entnommen oder abgerufen werden muss.
4. Bestätigen Sie die Gangbreite, die für den verwendeten Gabelstapler, Schubmaststapler oder Kommissionierer erforderlich ist.
5. Bitten Sie einen Rackhersteller oder -lieferanten um Tragfähigkeitszeichnungen, bevor Sie ein Layout fertigstellen.

Vergleich von Racktypen anhand wichtiger Auswahlkriterien

Das nachstehende Radardiagramm vergleicht Palettenregale, Kragarmregale und Mezzanineregale anhand von fünf praktischen Auswahlkriterien: Tragfähigkeit, Raumeffizienz, Artikelzugänglichkeit, Installationsgeschwindigkeit und Eignung für lange Artikel. Jede Achse wird auf einer einfachen Skala von eins bis fünf bewertet, wobei fünf die stärkste allgemeine Leistung bei diesem Kriterium unter den hier verglichenen Systemen darstellt und keine absolute oder universelle Rangfolge darstellt. Diese Art des direkten Vergleichs ist nützlich, um die Optionen zu Beginn eines Projekts einzugrenzen, bevor mit einem detaillierten Layout mit genauen Abmessungen und Lastzahlen fortgefahren wird. Da jeder Rack-Typ für eine andere Kombination von Prioritäten entwickelt wurde, soll keine einzelne Form in dieser Tabelle auf allen Achsen insgesamt größer aussehen als die anderen. Der Vergleich soll den obigen Entscheidungsrahmen unterstützen, indem er auf einen Blick zeigt, wo jedes System tendenziell am stärksten ist und wo es tendenziell gegen etwas anderes abschneidet.

• Palettenregale
• Kragarmregale
• Mezzanine-Regale

Palettenregale punkten in diesem Vergleich hinsichtlich der Zugänglichkeit der Artikel und der Installationsgeschwindigkeit gut. Dies spiegelt wider, dass eine selektive Anordnung den direkten Zugriff auf jede Palette ermöglicht und im Allgemeinen in standardmäßigen verschraubten Abschnitten installiert werden kann, ohne dass die strukturellen Konstruktionsarbeiten, die ein Zwischengeschoss erfordert, erforderlich sind. Kragarmregale erzielen die höchste Punktzahl bei der Eignung für lange Artikel, was zu erwarten ist, da dies das spezifische Problem ist, das das Design löst, während sie bei der Raumeffizienz schlechter abschneiden, da die offene Armanordnung nicht so dicht gestapelt werden kann wie bei Balken- und Etagenregalen. Mezzanine-Regale erzielen aus den zuvor in diesem Leitfaden erläuterten Gründen die höchste Punktzahl bei der Raumeffizienz, da sie eine völlig neue Ebene hinzufügen. Bei der Installationsgeschwindigkeit punkten sie jedoch am schlechtesten, da sie strukturelle Konstruktion, Säulenfundamente und häufig eine Überprüfung der Bauvorschriften erfordern, bevor mit der Installation begonnen werden kann. Keines der drei Systeme schneidet bei allen fünf Kriterien am besten ab, was mit der bereits erwähnten Aussage übereinstimmt, dass es bei der Rack-Auswahl eher auf die Übereinstimmung von Prioritäten als auf die Suche nach einem allgemein überlegenen Produkt ankommt. Eine Einrichtung, die sich hauptsächlich mit der Kommissioniergeschwindigkeit für schnelllebige, einzelhandelsfertige Paletten beschäftigt, wird wahrscheinlich mehr Wert auf die Zugänglichkeit der Artikel und die Installationsgeschwindigkeit legen und auf Palettenregale setzen. Ein Bauzulieferer oder Stahlvertriebsunternehmen, das Langmaterial verarbeitet, wird die Eignung von Langgütern am stärksten bewerten und unabhängig von der niedrigeren Raumeffizienzbewertung auf Kragarmregale setzen. Ein Unternehmen, das mit einer strengen Beschränkung der Bodenfläche konfrontiert ist, aber über eine ausreichende Deckenhöhe verfügt, kann der Platzeffizienz Vorrang vor der Installationsgeschwindigkeit einräumen und die längere Projektzeit akzeptieren, die eine Mezzanine-Regalinstallation mit sich bringt. Es kommt auch häufig vor, dass eine einzelne Anlage mehr als eines dieser Systeme in unterschiedlichen Zonen verwendet, z. B. indem sie Mezzanine-Regale über Palettenregalen auf Bodenhöhe in einer Massenlagerzone betreibt, während sie in einem separaten Bereich für den Rohmaterialeingang Kragarmregale verwendet. Da es sich bei den zugrunde liegenden Werten um Veranschaulichungszwecke und nicht um Messungen an einer bestimmten Installation handelt, eignet sich dieses Diagramm am besten als Ausgangspunkt für Diskussionen mit einem Rack-Hersteller oder -Lieferanten, der diese allgemeinen Prioritäten in ein tatsächliches Last-Nenn-Layout umwandeln kann. Die erneute Prüfung der fünf Kriterien nach Erhalt eines vorläufigen Layouts von einem Lieferanten ist eine sinnvolle Möglichkeit, um zu bestätigen, dass das ausgewählte System immer noch den ursprünglichen Prioritäten entspricht, sobald die tatsächlichen Abmessungen und Kosten auf dem Tisch liegen.

Branchentrends bestimmen die Nachfrage nach Lagerregalen

Mehrere Marktforschungsberichte der Branche, die sich mit dem Lagerregalsektor befassen, beschreiben ein anhaltendes Wachstum des Werts des globalen Marktes in den kommenden Jahren und weisen im Allgemeinen darauf hin, dass E-Commerce-Auftragsabwicklung, Logistikerweiterung durch Dritte und Lagerautomatisierung wiederkehrende Nachfragetreiber sind, obwohl die Schätzungen der genauen Marktgröße je nach Forschungsanbieter variieren. Ein in diesen Berichten immer wiederkehrendes Thema ist, dass steigende E-Commerce-Volumen erfordern, dass Lager eine größere Auswahl an Lagereinheiten mit schnellerem Umschlag vorhalten , die tendenziell selektivere Palettenregalanordnungen und bei begrenzter Stellfläche Mezzanine-Regale bevorzugt, um Kommissionierungsstandorte ohne ein neues Gebäude hinzuzufügen.

Relatives Wachstum der Nachfrage nach Lagerregalen

Das folgende Flächendiagramm zeigt einen anschaulichen Aufwärtstrend der Nachfrage nach Lagerregalsystemen über einen Zeitraum von zehn Jahren und spiegelt die allgemeine Richtung wider, die in mehreren Marktforschungsberichten und nicht in einer einzelnen veröffentlichten Datenreihe beschrieben wird. Die horizontale Achse stellt die Zeit von etwa 2019 bis 2029 dar, während die vertikale Achse eher einen relativen Nachfrageindex als einen bestimmten Währungswert darstellt. Diese Art von Diagramm ist nützlich, um die Richtung und das Tempo von Veränderungen zu visualisieren, selbst wenn die genauen Zahlen zwischen den Forschungsanbietern unterschiedlich sind, was in einem Markt, der von vielen unabhängigen Analysten abgedeckt wird, häufig vorkommt. Der stetige Anstieg spiegelt ein Muster wider, das sich in den meisten für diesen Leitfaden überprüften Berichten wiederholt: Die Nachfrage nach Regalen ist ziemlich konstant und nicht in sprunghaften Sprüngen gewachsen, was zu einem Markt passt, der eher von laufenden Lagerbau- und -erweiterungen als von einem einzelnen Großereignis geprägt ist. Wenn man das Diagramm von links nach rechts liest, sieht man, dass ein allmählich zunehmender Anstieg in den späteren Jahren mit der im gleichen Zeitraum gemeldeten erhöhten Geschwindigkeit beim Bau von E-Commerce-Versandzentren übereinstimmt.

Mehrere strukturelle Faktoren erklären die in dieser Grafik dargestellte allgemeine Aufwärtsrichtung. Das Wachstum im Online-Einzelhandel hat dazu geführt, dass mehr Fulfillment-Aktivitäten in spezielle Lagerhallen statt in die Hinterzimmer der traditionellen Geschäfte verlagert werden, und jede dieser Einrichtungen benötigt in der Regel ihre eigenen Palettenregale, Kommissionierregale im Supermarktregal-Stil für kleine Artikel oder Mezzanine-Regale zur Erweiterung. Auch externe Logistikdienstleister, die Lagerflächen im Auftrag mehrerer Kundenunternehmen betreiben, haben ihre Präsenz in vielen Regionen erweitert, und jeder neue Standort stellt ein neues Regalspezifikationsprojekt dar. Steigende Industriegrundstücks- und Baukosten machen es in vielen Märkten attraktiver, die Kapazität durch Aufbau statt durch Abbau zu erhöhen, was die Nachfrage nach Mezzanine-Regalen und höheren Palettenregalkonfigurationen in bestehenden Gebäuden begünstigt. Kragarmregale erfreuen sich auch im Zusammenhang mit der Verteilung von Baumaterialien und der Lagerung von Komponenten für erneuerbare Energien einem stetigen Interesse, wo lange Gegenstände wie Stahlstangen, Rohre und Kabeltrommeln eine spezielle Lagerung außerhalb der Standardpalettenformate benötigen. Durch die Einführung der Automatisierung, einschließlich automatisierter Lager- und Bereitstellungssysteme, haben sich einige Regalspezifikationen hin zu schmaleren Gängen und höheren, präziser konstruierten Rahmen geändert, obwohl manuell betriebene Palettenregale und -regale in den meisten kleinen und mittelgroßen Einrichtungen nach wie vor üblich sind. Auch die regionalen Muster variieren, wobei Marktforschungen im Allgemeinen ein schnelleres Nachfragewachstum in Teilen des asiatisch-pazifischen Raums beschreiben, das mit der Erweiterung der Produktions- und Einzelhandelsinfrastruktur zusammenhängt, zusammen mit einem stetigen Ersatz- und Modernisierungsbedarf in etablierteren Märkten. Keiner dieser Treiber garantiert ein gleichmäßiges Wachstum in jedem Segment oder jeder Region, und ein Unternehmen, das einen neuen Rackhersteller oder -lieferanten evaluiert, sollte seine eigenen Anlagenpläne stärker abwägen als jeden einzelnen branchenweiten Trend. Dennoch bietet die konsistente Ausrichtung unabhängiger Berichte, E-Commerce-Wachstum, Landkostendruck und Lagerautomatisierung eine einigermaßen fundierte Grundlage für die Erwartung weiterer Investitionen in Palettenregale, Mezzanine-Regale, Kragarmregale und Regale in den nächsten Jahren. Anlagenplaner können diesen allgemeinen Kontext nutzen, um längerfristige Investitionen in ein Regalsystem zu rechtfertigen, anstatt den Kauf eines Regals als kurzfristige oder rein reaktive Entscheidung zu betrachten. Wie immer sollte die Größe eines bestimmten Projekts anhand der tatsächlichen Durchsatz- und Bestandsdaten und nicht anhand des hier dargestellten allgemeinen Markttrends beurteilt werden.

Fertigungsqualität, Sicherheitsstandards und Zusammenarbeit mit einem Rack-Hersteller

Lagerregalsysteme sind Strukturprodukte, und ihre sichere Arbeitslast hängt von der Stahlsorte, der Träger- und Pfostenkonstruktion, der Verbindungsqualität und der korrekten Installation ab, nicht nur von der Gesamtgröße oder dem Erscheinungsbild. In Nordamerika veröffentlicht das Rack Manufacturers Institute weit verbreitete Design- und Installationsleitfäden für Lagerregale aus Stahl, und in anderen Märkten gibt es ähnliche nationale oder regionale Standards Dies gibt Käufern einen allgemeinen Maßstab, nach dem sie einen Regalhersteller oder -lieferanten fragen können, wenn sie Palettenregale, Kragarmregale oder Regalprodukte vergleichen. Bevor Sie einen großen Regalauftrag abschließen, ist es sinnvoll, einen Lieferanten zu fragen, in welchem ​​Verhältnis seine veröffentlichten Tragfähigkeitswerte zu dieser Art von anerkannten Leitlinien stehen.

Über Designstandards hinaus hängt die Produktionsqualität von Faktoren wie der Konsistenz der Stahldicke, der Qualität der Schweiß- oder Bolzenverbindungen und dem Korrosionsschutz durch Pulverbeschichtung oder Verzinkung sowie von Probebelastungstests während der Entwicklung eines neuen Regalprofils ab. Ein Hersteller mit einer etablierten Produktionsanlage, geschultem Schweiß- und Montagepersonal und definierten Kontrollpunkten für die Qualitätskontrolle ist im Allgemeinen besser in der Lage, bei einem Großauftrag konstante Belastungswerte aufrechtzuerhalten, als ein kleinerer Betrieb ohne formelle Qualitätsverfahren.

Shanghai King Global Shelf Co., Ltd. ist ein Hersteller von Regalen und Lagerlösungen für den Logistik- und Lagersektor und produziert Heimregale, industrielle Schwerlastregale und Lagerlagersysteme. Das 2010 gegründete Unternehmen hat mit einer modernen Produktionsanlage, einem erfahrenen Team und definierten Qualitätskontrollverfahren Produktionskapazitäten aufgebaut. Die Produktpalette umfasst Palettenregale, Mezzanine-Regale, Kragarmregale, Supermarktregale sowie Büro- und Heimregale, die jeweils darauf ausgelegt sind, die Lagereffizienz und Raumnutzung für verschiedene Märkte zu unterstützen. Das Unternehmen arbeitet mit Kunden im In- und Ausland zusammen und bietet flexible Konfigurationen und reaktionsschnellen Service für alle Produktlinien seiner Lagerregale und Regale.

Beim Vergleich von Regalherstellern oder Großhandelslieferanten ist es im Allgemeinen sinnvoll, Materialzertifikate für den verwendeten Stahl anzufordern, nachzufragen, wie die Tragzahlen ermittelt wurden, und sich zu vergewissern, welche Dokumentation für die Installation und regelmäßige Inspektion bereitgestellt wird. Mit einem Lieferanten, der diese Details klar durchgehen kann, anstatt nur Produktfotos und -abmessungen bereitzustellen, ist es in der Regel einfacher, während der gesamten Lebensdauer einer Lagerregalinstallation, vom ersten Layout bis hin zu zukünftigen Neukonfigurationen, zusammenzuarbeiten.

Häufig gestellte Fragen zu Lagerregalen und Regalen

F1: Was ist der Unterschied zwischen Palettenregalen und allgemeinen Regalen?

A1: Palettenregale sind für den Transport palettierter Lasten auf Trägern zwischen aufrechten Rahmen konzipiert, auf die normalerweise mit einem Gabelstapler zugegriffen werden kann, während allgemeine Regale, darunter Supermarktregale sowie Büro- und Haushaltsregale, für verpackte oder lose Gegenstände konzipiert sind, auf die bei leichteren Belastungen von Hand zugegriffen werden kann.

F2: Wie viel Gewicht kann ein Lagerregal tragen?

A2: Die Kapazität hängt von der spezifischen Rahmenstärke, dem Trägerprofil und dem verwendeten Feldabstand ab. Aus diesem Grund weisen Hersteller jeder Produktlinie eine Belastungsklasse (leicht, mittel oder schwer) zu und kennzeichnen einzelne Felder mit ihrer Nennlast, anstatt sich auf eine einzige universelle Zahl zu verlassen.

F3: Wofür werden Mezzanine-Regale normalerweise verwendet?

A3: Mezzanine-Regale werden im Allgemeinen verwendet, um eine zweite Lager- oder Arbeitsebene innerhalb eines bestehenden Gebäudes hinzuzufügen, üblicherweise für zusätzliche Kommissionierstandorte, Packstationen oder zusätzlichen Lagerraum in Einrichtungen wie E-Commerce-Fulfillment-Centern und Logistiklagern von Drittanbietern.

F4: Welche Arten von Gegenständen werden normalerweise in Kragarmregalen gelagert?

A4: Kragarmregale werden in der Regel für lange oder unregelmäßig geformte Gegenstände wie Bauholz, Baustahl, Rohre, Möbel und Teppichrollen verwendet, da durch die offene Armkonstruktion die bei Standardpalettenregalen auftretende vordere Behinderung vermieden wird.

F5: Kann ein Supermarktregalsystem für die allgemeine Lagerlagerung verwendet werden?

A5: Ein Supermarktregal eignet sich für leichte Lager- oder Hinterzimmerlagerung von verpackten Waren, ist jedoch im Allgemeinen nicht für die schwereren, höheren Palettenlasten ausgelegt, für die spezielle Palettenregale oder Schwerlastregale ausgelegt sind.

F6: Was sollte ein Unternehmen prüfen, bevor es Regalsysteme bei einem Hersteller bestellt?

A6: Im Allgemeinen lohnt es sich, die Stahldicke und die Tragfähigkeit für den vorgesehenen Verwendungszweck zu bestätigen, sich zu erkundigen, in welcher Beziehung die Nennwerte zu anerkannten Regalkonstruktionsrichtlinien stehen, und zu prüfen, welche Installations- und Inspektionsdokumentation der Hersteller oder Lieferant der Bestellung beifügt.
